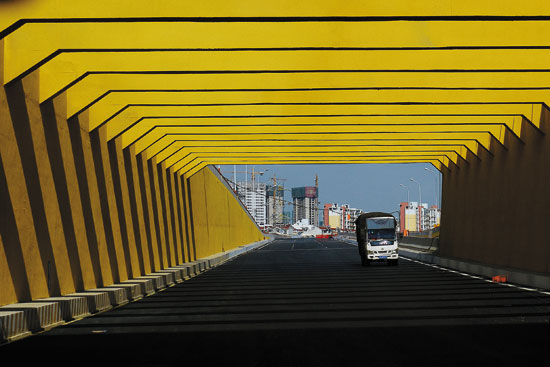

河尾村立交下穿滇池路工程很有設計感 記者楊海冬/攝

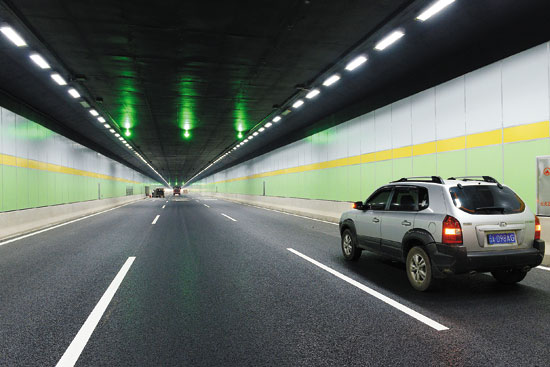

寬敞的草海隧道不日將通車
南連接線高速公路即將于8月30日通車，昨天，BOT單位上海隧道股份向社會通報了施工情況。這樣一條在昆明主城區建設、跨越30多條既有道路、19條河道的高速公路，其建設難度可想而知。這條高速被稱為“繞城高速內環中線”，它的開通意味著昆明貨運交通的調整。昨天，上海隧道股份介紹了草海隧道、南昆鐵路跨線橋兩大工程的施工難點、亮點。難點1
草海隧道
像地鐵車站一樣施工
南連接線下穿草海，是第二條草海隧道。昨天，項目部總工李向紅博士介紹說：“南連接線草海隧道原施工方案為圍堰抽水、挖土打樁澆筑隧道，覆土回水，但是，這個方案要建設1200米的水下隧道，36個月的工期幾乎不可能完成。根據我們上海隧道股份建設水下隧道的豐富經驗，我們采取了筑壩，像建設地鐵站的方式修筑草海隧道，在合同工期內完成了全長1420米、水域下1200米長的草海隧道?！?/p>
從2012年開始，施工單位在東風壩到柳苑度假區之間的草海，用泥土堆出了一條寬63米的大壩，看起來仿佛在草海上建起一條“跨?！惫?。然而，這就是工程機械施工草海隧道的“載體”。
據介紹，草海隧道對開6車道，寬度大約31米，在63米寬的大壩上，施工單位首先施工隧道的圍護結構，把隧道的外圍做好后，把維護結構內當初的填土再挖出來，這些土質基本是泥炭質土，含水量大、力學性能差、穩定性差，要在這樣的底部澆筑80厘米到1米厚的隧道底板是非常困難的，為了克服水底隧道的浮力，在隧道底部下鉆4排樁基，每一棵樁基的深度基本有20多米。
像地鐵站的施工一樣，2條隧道圍護結構上面再澆筑頂板，覆土1米左右，再回水，草?；謴?fù)到以前的狀態，仿佛看不出水底還有一條寬闊的隧道。據介紹，隧道頂部距草海水面有3-4米，在草海東岸附近，為了保證通航的需求，隧道頂蓋覆土后到水面的高度是4.5米，可以滿足游船通行。
據悉，與西北三環的草海隧道相比，南連接線草海隧道是一條24小時通行大貨車的隧道。據悉，為了限制嚴重超載的大貨車通行草海隧道，在高峣立交進入南連接線的入口將設置5.5米高的限高架，昆明西收費站采取計重收費，對超載大貨車會稱重，在通行費上也會按幾何數級進行處罰。 難點2
南昆鐵路跨線橋
頂推法在西南首次使用
由中鐵八局集團昆明鐵路建設有限公司負責施工的跨越南昆鐵路的跨線橋，采用的鋼箱梁步履式頂推法在西南地區橋梁施工中首次使用，是南連接線施工難點中的難點。
南昆鐵路跨線橋，專門為跨越既有和新建鐵路而設?？缭侥侠ヨF路K778+279處上跨橋梁，橋梁全長997.08米，橋梁底與南昆鐵路軌面凈高為19.8米?？缭侥侠ヨF路的這一段需使用預制好的鋼箱梁進行架設。
這是一項氣勢磅礴的施工，在架設橋面之前，首先需要把鋼箱梁吊到橋墩上。400噸的履帶吊和220噸汽車吊把預先制作好的鋼箱梁上吊十余米至橋墩上。之后再由工人進行鋼箱梁間的焊接，讓整個鋼箱梁成為一個整體，如同一個船體，步履頂推法正是推著這個“船”走。
據介紹，共有12個千斤頂負責橋梁的推進，而每個千斤頂周圍還有4個小的糾偏千斤頂，共計48個糾偏千斤頂則是規范偏差的“法寶”。此番橋梁的推進長度達到了128米，在推進過程中，單次推進的行程約為0.25米，頂推速度為3至4米/小時。
鋼箱梁在步履式頂推法施工之下，從大橋的一端開始向另一端前進，直到鋼箱梁的頂端搭上了另一端的橋墩。由于橋梁上跨南昆鐵路，經由鐵路部門協調后每天只能在12時50分至14時20分間的一個半小時內施工，整整用了半個月時間，這128米的頂推距離才最終完成。
據李向紅介紹：“步履式頂推法的好處是，在空中施工過程中，對下方鐵路的行駛沒有任何影響，此次在南昆鐵路上方進行的步履式頂推法是全國首次在鐵路上空采用，取得了很好的施工經驗?！?相關新聞
滇池路中央不設信號燈路口
河尾村立交是南連接線與滇池路的半互通立交，設置了3條匝道，但在靠近大壩小學這一側卻沒有設置匝道。據介紹，目前下穿滇池路的南連接線主線已經占用了大壩小學操場的一角，如果要設計這條匝道，大壩小學會被全部征用，而目前沒有地點可以搬遷大壩小學。其次，為了建設南連接線，采蓮河改道，改道的采蓮河箱涵正是位于匝道打樁的位置上?？紤]到以上兩個因素，故取消了這條匝道。
但是，沒有這條匝道，也不影響交通組織，從東向西的車輛，可以提前在同仁醫院旁的匝道下到環湖東路，再利用城市道路前往目的地。
建設南連接線時被暫時移開的滇池路中央綠化帶，目前正在恢復中，為什么不在此設置信號燈路口，使河尾村立交變得更加“互通”？
昨天獲悉，1年前，市住建局、滇池度假區管委會就這個路口是否設信號燈進行過研究，因從高峣立交下到滇池路的車輛太多，設置的“右轉+左轉”信號燈等待時間可能會使車輛排隊占用隧道出口高速路，這會帶來極大的安全隱患，所以，3條匝道均為右進、右出，到前方西貢碼頭、省邊防總隊路口掉頭。（記者 黃朝紅）
