昆明信息港 實習記者刁鳳云 自2017年9月28日小磨高速公路正式通車，這一年，無數的汽車馳騁在高速上，一路穿越雨林，享受到了高速公路的交通便利之余，也領略到最美綠色公路的魅力。從無到有，背后的勘測人員記憶猶新。經過改擴建前的兩個半月實地勘測，云南省交通規劃設計研究院有限公司勘測人員體會到了雨林天氣的“喜怒無?！?、蛇蟻毒蟲的“威力”，攻克了GPS信號弱工作推進難度大、征地難、下坡路段多擴建存在難度等各種難關。同時，充分考慮當?shù)氐那闆r，將“綠色”和民族理念貫穿至該項目中，打造出一條突出民族特色的“美麗綠色”公路。
連接南亞東南亞的交通要道
小磨高速公路改擴建工程位于云南省西雙版納州景洪市、勐臘縣境內，是國家“一帶一路”大通道建設的重要組成部分，“亞洲公路網規劃”中AH3線的一部分，也是國家高速公路網G85（“7918”網中南北向縱9）重慶—昆明公路的聯絡線G8511昆明—磨憨（口岸）的末段，還是云南省“七出省、四出境”公路主通道之一，是連接我國西南部及通向南亞、東南亞各國的公路通道。
原小磨二級公路系2005年1月1日開工建設，2008年7月20日建成通車。2013年4月現場調查后發現，該路全線平均日交通量達4889輛小客車/日，其中小勐養至勐臘段達6771輛小客車/日，臨近飽和狀態。隨著我國東南亞國際大通道的建成，與東南亞各國經貿往來的日益頻繁，加之我國向西南開放“橋頭堡戰略”的不斷推進，小勐養至磨憨段公路服務水平已不能滿足日益增長的交通需求。而且原有的175公里小磨公路為二級公路標準，處于高速公路“斷頭路”狀態，與昆曼國際大通道路網地位極不協調，制約了云南省、西雙版納州經濟與邊境貿易的發展。所以，省委省政府決定，對小磨二級公路進行改擴建。
小磨高速公路改擴建工程為利用既有二級公路進行改造，經公開招投標，云南省交通規劃設計研究院有限公司（以下簡稱“設計院公司”）承擔土建SJ-1標段（小勐養至龍林）勘察設計工作，長約108公里，按四車道高速公路標準建設，設計速度80公里/小時，路基寬24.5米。
項目區域內自然條件復雜、保護區分布廣、環境敏感點多、動植物資源豐富，沿線多民族文化交融、旅游資源豐富，二級公路改擴建為高速公路工程方案復雜、影響因素眾多。設計院公司接受任務后，組織了經驗豐富的勘察設計團隊，經充分研究，合理確定勘察設計理念及指導思想，勘察設計中通過“兩控三新七辮九分十拓”的措施，用“心”設計，精“心”打磨，最大限度利用老路資源、保護生態環境的同時，確保了新建幅與沿用幅指標連續、均衡、統一，力爭將小磨高速打造成為熱帶雨林區高速公路改擴建示范工程。
外業勘察：充滿酸甜苦辣的回憶
小磨高速公路所過之處山高谷深，地形復雜，項目區域為“三高三低”，三高是海拔1150米的萊陽河埡口、1360米的藤蔑山、1150米的南貢山，三低是海拔790米的小勐養壩子、540米的勐侖壩子、640米的勐臘壩子。
地質條件復雜，項目所在區域地質構造發育，新構造運動強烈，地震頻繁，不穩定軟土、膨脹土、紅粘土等分布較廣。項目區域內遍布熱帶雨林，氣候獨特，屬于“常夏無冬，一雨成秋”的熱帶、亞熱帶雨林氣候。
自然環境特點給前期勘察帶來了重重困難，“因為原始森林里根本沒路，我們在野外勘察時經常迷路，進入森林后走在前面的同事要用長棒開路，把蛇、蟲趕走，大家開玩笑說這里有‘三多’，蛇多、蚊蟲多、螞蟥多，一個由10人組成的勘察小組在林子里工作一天，基本個個都被蟲子咬，螞蟥叮，大家渾身紅疙瘩，天氣又熱，身上又癢又疼，起碼一個星期才能好。”回憶起野外勘察時的工程師段峰華感慨頗多。
段峰華說：“那邊的天氣就像小孩子的臉，說變就變，前一分鐘還艷陽高照，一會兒就大雨傾盆，就好像一打盆水直接從頭上澆下來，雨衣都來不及穿，渾身就已經濕透了。”
工程師溫瑞霖想起外業勘察的日子時說：“雖然工作很辛苦，但過程中也有甜，在遇到少數民族同胞時，他們對我們都很熱情，有個村長還給我們送過茶葉，還有的邀請我們參加他們的節日慶典。我們在雨林里還能采到野生小米辣、木瓜、番茄，把野果也才涼拌來吃味道好得很?！?/p>
面對這樣惡劣的自然環境，勘察小組沒有一個人退縮。小磨高速全程100多公里，工程師們分成4個組，每個組負責勘察30公里左右，每組10人，20、30多公斤的設備都是工程師們背著走，一個組有4個流動站，一天每組最多能推進2公里，有時候深入雨林GPS信號不好，一個小組就只能推進7、800米的距離。
除了雨林區域，小磨高速還有一部分路段是在原有的公路上改造，工程師們在老路上勘察時高速行駛的車輛在他們身旁駛過，稍有不慎就會發生交通事故。工程師們每天工作10多個小時，周末不休，終于在2個半月完成了外業勘察。
小磨高速沿線區域內居住著傣、哈尼、布朗、基諾、拉祜、佤、瑤等十幾個民族，高速公路的設計及走向需要考慮到少數民族的村寨及習俗。項目區域內旅游資源豐富，旅游景點眾多，比較著名的旅游景點包括原始森林公園、勐侖植物園、野象谷、傣族園、橄欖壩、民族風情園、基諾山寨等。小勐養至萊陽河段其中有勐養農場六隊、七隊的水源地，設施方案結合實際調查情況對路線進行了優化調整，繞開了水源地，相比初設方案，里程縮短了813米，隧道減短767米。 阿克老寨段里有哈尼族阿克人墓地，初步設計順既有二級公路右側拼寬征占阿克人墓地，村民反應強烈，協調難度較大，因此設計院公司調整為順二級公路左側拼寬，避開了墓地，充分尊重了當?shù)氐男叛?。工程師們在設計前期認真研究高速公路對野生動物的影響，調查野生動物的活動路線和活動規律，據此設置相關的動物通道。針對亞洲象群經常往返橫穿公路的主要段落，采用橋梁作為遷徙通道。在選線過程中，路線減少5次跨河、避讓1處大學校區、遠離4處生態保護區、避免砍伐森林19.7公頃、降低對周圍205戶居民的影響。
千雕萬琢出精品
小磨高速公路改擴建項目區地形以起伏的中低山地形為主，局部零星分布山間盆地和長條形的寬緩河谷。項目位于西雙版納州境內，地處北回歸線以南，山嶺縱橫，區域熱帶、亞熱帶、溫帶等幾種氣候兼?zhèn)?，氣候總體呈現終年溫暖，區域年平均氣溫18°C，最高氣溫38.7°C，項目區域雨量充沛，年降雨量1291.2～1943.9mm。因為上述不可控因素，為設計工作增加了許多難度，再加上該路段存在既有半幅部分段落指標不能滿足新設計理念要求，部分段落屬長大下坡路段等問題，擴建難度相當大。如何在保證行車安全的前提下充分利用現有老路進行改擴建成為了工程師們改建本項目的重點。

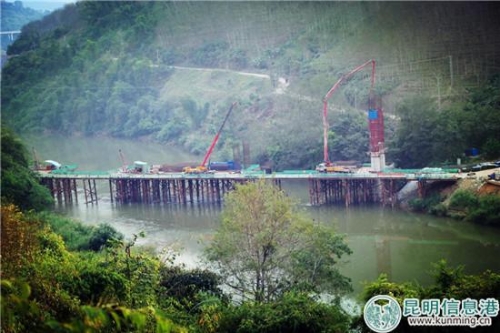

項目橋隧工程規模大，施工場地狹窄，受地形條件以及原有半幅公路線位的制約，工點分散；雨季期較長，施工工期受氣象影響較大，材料的運輸和保存均存在一定的困難，成為制約本項目建設進度的關鍵因素。
項目新建半幅與既有半幅的指標協調連續性；新建路基與既有路基的不均勻沉降控制、拼寬段中央分隔帶排水處理、橋梁拼寬利用等均是本項目的設計及建設難點。
這一系列問題，成為了橫亙在工程師們面前的“天塹”。為準確掌握既有小磨二級公路繼續沿用路段當前技術狀況，使繼續沿用的原路段改建工程具備詳細、完整的數據資料，設計院公司對全線路線、路基、路面、橋涵、隧道等技術狀況進行了全面、系統、規范的檢查。通過反復查看地形圖，比對設計方案，創新提出“兩控三新七辮九分十拓”的設計方法，實現該項目充分利用老路資源，做到新建幅與沿用幅指標達到連續、均衡、統一。
“兩控”指兩個控制性工程：藤篾山隧道和南貢山隧道兩座特長隧道。三新是指有三個路段采用整幅新建。采用“七次編辮子、九段分離式、十段拓寬改造”手法，新建下坡幅，有效控制長大下坡的平均縱坡。七辮是指K11+464.083——K12+002.271等7段采用“編辮子”方式，沿用小磨公路作為上坡幅，新建下坡幅。九分是指K13+364.399——K23+020等9段采用分離式新建半幅。十拓是指K8+840——K11+464.083等10段，拓寬左幅或右幅，或兩側拓寬。
在確保工程安全、盡量利用老路資源、保護生態環境的基礎上，新老兩幅路線將猶如兩條巨龍蜿蜒穿越崇山峻嶺。
工程師們以堅定實干的精神、改革創新的思維、勤奮執著的工作和熱情優質的服務，圓滿完成了設計任務。
攻克難關，精心設計的“兩控”
小磨高速公路是改擴建工程，所以項目既有幅指標低、擴建難度大、影響因素眾多、工程方案復雜、施工難度大。藤篾山隧道、南貢山隧道兩座特長隧道是全線的兩個控制性工程，工程師們?yōu)樵O計好這兩座隧道花費了大量的時間及精力，最終他們交出了令人滿意的答卷。
新建藤篾山隧道為一座單洞隧道，全長3385m。隧道區海拔高程介于934.60～1412.50m之間，相對高差477.90m，地形起伏大。該隧道為穿越小磨高速公路區域內最高山峰——藤篾山山脈而設，山脈近南北走向，是瀾滄江兩條一級支流南班河與南臘河的分水嶺。
藤篾山隧道進口段位于藤篾山新寨斷裂影響帶內，巖體相當破碎，風化強烈，對隧道圍巖穩定性不利；洞身段巖層揉皺、撓曲發育，產狀變化較大，巖石破碎，裂隙發育，地下水豐富，對隧道圍巖穩定性不利；隧道出口段有藤篾山老寨正斷層通過，受其影響，隧道出洞口段巖體也很破碎，對隧道圍巖穩定性不利，隧道不穩定因素較多，存在變形或是坍塌的風險。
藤篾山隧道測區屬準熱帶氣候型，四季無冬，年降水量較大，且歷年自五月份降水量突然增加，七、八月份達到高峰，整個雨季降雨集中了全年降水量的85%以上。隧址區降雨充沛，植被茂密，地表水系較發育，地下水豐富。
隧道施工過程中曾遇突泥涌水、路面滲涌水、初期支護結構大變形等病害情況，最后均逐一攻克。
藤蔑山隧道有一段在既有老小磨二級公路下方改穿過，下穿交叉點上方既有公路的主要構筑物為邊坡（一側為一級，另一側為四級）、路塹（挖方路基），隧道施工至該下穿段時除對襯砌支護進行加強外，還創新采用“無室管棚”輔助施工技術：常規的洞內管棚施工一般需要擴挖隧道，設工作室。藤蔑山隧道本段施工中，為了降低隧道開挖斷面擴大引起的施工難度加大、支護加強等影響，采用了不設工作室的管棚施工技術，借助該技術，隧道安全地下穿通過既有二級公路。
新建南貢山隧道也是一座單洞隧道，全長3730m。隧道區海拔高程介878.06～1409.21m之間，相對高差531.15m，地形起伏大。有公路從隧道進出口附近通行，交通較便利。
隧道測區屬準熱帶氣候型，四季無冬，年降水量較大，且特征為：歷年自五月份降水量突然增加，七、八月份達到高峰，整個雨季降雨集中了全年降水量的85%以上。隧址區降雨充沛，植被茂密，地表水系較發育， 地下水豐富。在隧道施工過程中同樣遇到了突泥涌水、路面滲涌水等病害情況，最后終被工程師們均逐一攻克。
工程中誕生的發明專利
“在橋隧設計過程中，我們遇到了許多難題，同事們白+黑，5+2的加班，一一啃下了這些‘硬骨頭’，因為小磨高速是改擴建工程，其中包括既有隧道和新建隧道，新、老隧道間救援通道怎樣設置便成為一個大難題，在既無現有規范條文的明確規定，也無相似工程經驗可供參考，但卻必須滿足防災救援的相關要求的情況下，大家絞盡腦汁，多次討論分析，最后攻克了這個技術難題?！?隧道交通工程分院工程師白國權驕傲地說。
公路隧道的人行、車行橫通道是在隧道雙洞間設置的緊急情況下供人員逃生、救援人員或救援車輛出入的通道。小磨改擴建項目共設新建隧道33座，其中長度大于500m的有16座，都需要考慮設置逃生通道。對于雙幅新建的隧道，兩幅的線位近平行，高差也較小，設置人行、車行橫通道較為簡單。但對于新增一幅的單洞隧道，限于新、老路兩幅在平面線位上不是完全平行、甚至相距較遠，兩幅可能存在較大的高差等因素，救援通道難以全參照分離式、雙幅新建的隧道情況進行布設，但又不可不布設，怎樣布設便是一個難題；特別對于在既有幅隧道基礎上新增一幅隧道的情況下，救援橫通道設置于新建和既有隧道間，新、老隧道的橫向連接及匹配問題又是另一難點。
根據小磨改擴建項目及隧道本身布設的特點，在設計過程中，設計師們創新性地提出了一種新型的公路隧道逃生救援橫通道設置方法。該橫通道包括主洞交叉口、通道洞身段和地面出口，通道洞身段按縱坡情況可設為爬坡型、平坡型、下坡型；根據地面出口地貌及構筑物情況，地面出口連接有交通設施或平整場地，且出口設置隔離柵欄圍護。該新型通道適用于公路隧道長度大于500m的獨立單洞或不具備設置橫向連接通道的雙洞隧道。與常規分離式隧道雙洞間設置橫通道及單洞隧道設置緊急停車帶或平導、避難室等防災救援方案相比，這種新型隧道逃生救援橫通道具有因地制宜、設置靈活、隧道內受困人員能迅速通過橫通道逃生或被營救至洞外安全地帶等優點。
結合小磨高速改擴建工程，這種公路隧道逃生救援橫通道設置方法于2018年3月獲國家知識產權局授權，成為公司隧道工程專業的一項創新知識產權。
打造“熱帶雨林綠色交通長廊”
根據生態保護區高速公路的特點，結合項目區域內特殊的自然環境、豐富的旅游資源和深厚的民族文化底蘊，設計過程貫徹最大限度保護自然生態環境，促進區內旅游資源開發，弘揚民族文化，展現民族風貌的原則，設計院公司欲將小磨高速改擴建工程打造成“熱帶雨林綠色交通長廊”。所以，項目在總體設計上遵循了安全性、服務型、尊重地區特性、整體協調一致性和自然性5個原則。
小磨區域熱帶雨林分布廣泛，為了避開自然保護區，結合區域內地形條件，對G213線老路、現有二級公路和瀾滄江三個走廊帶進行了研究。通過對比，現有二級公路走廊帶隊熱帶雨林及各個自然保護區干擾小，不存在再次產生新的自然保護區分割、破壞，有利于邊境保護，且建設里程短，運輸效益顯著，建設環境及施工條件好，工程量較小，工程造價低，所以設計時就推薦采用現有二級公路走廊帶。
為達到保護熱帶雨林珍稀植物的目的，在勘察設計外業調查中，設計人員對沿線珍稀植物進行了詳細調查，最后提出能保留的盡量保留，不能保留的則進行移植的方案。初步設計方案中，路線經過地區勐寬立交附近正好穿過幾棵古樹，為此，在施工圖設計階段，工程師們對局部路段線路進行了調整，以避免破壞這些古樹，使其在原生地繼續生長，同時成為沿線的一道風景。工程師段峰華回想起保護古樹的場景時說道：“我們勘察小組在勐寬勘察時，原設計路線上正好有一棵芒果樹王，當?shù)厝苏f這棵樹王是周圍所有芒果樹的祖宗，千萬動不得，為了尊重當?shù)厝说男叛?，我們調整了路線，芒果樹王得以在原生地繼續生長?！?/p>
為把“綠色”真正貫徹落實到該項目中，設計時突出“保護沿線植被，人與自然和諧共生”的設計理念，工程師們根據沿線地形情況，在布設線路時，充分利用地形，隨彎就彎，將公路輕輕地放到雨林中，讓橋梁緩緩地從大地生長出來。在隧道開挖過程中，把隧道洞渣變廢為寶，對隧道棄渣進行再利用，優質碎石用于隧道襯砌混凝土骨料，次級碎石用于路基加強層，剩余殘渣用于路堤填筑。在減排控污方面，對跨越菜陽河、南醒河、羅梭江、南遠河、南臘河、南木窩河上的橋梁修建了橋面徑流收集系統，有效防止橋面污染及避免橋下環境遭受污染，同時也對橋下道路的行車安全起到一定程度的保護作用。在新能源利用方面做到了服務區設置充電樁、重點區域100%LED節能燈覆蓋、隧道智能通風、太陽能供熱、監控系統太陽能供電。結合熱帶雨林自然保護區的特點，在最大限度保存原有走廊帶景觀生態完整性的同時，設計人員還對新建的全幅或擴建的半幅走廊帶進行綠化生態的恢復及景觀的打造，同時對原有半幅走廊帶進行景觀綠化的提升，使新擴建半幅走廊帶與原有走廊帶協調、統一。這些措施既達到了降低工程造價、減少環境破壞、節約能源、控制污染的目的，又使小磨高速公路真正融入周圍自然環境中，達到人與環境的和諧。
整條高速的設計在突出民族特色上也下足了功夫。服務區、景觀臺、休息站等，設計時提取沿線人文歷史文化元素，結合傣族特色建筑元素，綠化設計以“貝葉詩篇”為主題，以“漫步山水畫廊，品味一路民族風情”為主線，對景色良好的路段采用特色綠化的形式，按照“嘉則收之，俗則屏之”的原則展現沿線風景，通過人文景觀雕塑小品、隧道洞門人文景觀構筑等手法，層層推進，突出沿線豐富的歷史人文景觀資源，將沿線優美的熱帶雨林自然景觀、獨特的民族風情、悠久綿長的歷史文化與現代化水乳交融的美好圖畫展現在世人面前，使小磨公路成為傳承當?shù)剜l(xiāng)土建筑文化的、具有當?shù)氐赜蛱厣摹⒛軌蚴痉逗屯茝V的現代公路建筑。
第四分院院長張坤說：“設計人員對生態保護區公路的總體設計進行了深入研究，充分考慮了環保因素，科學選取技術指標、合理選擇路線走廊、保護古樹、廢物利用、減排控污、沿線設施突出民族特色，真的想設計一條‘美麗綠色’公路，讓行車人員既安全行駛，又能大飽眼福！”
