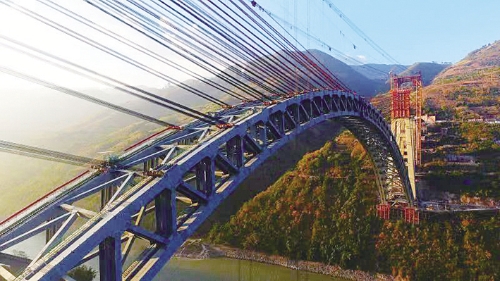

12月10日，大瑞鐵路怒江四線特大橋鋼桁拱合龍。
12月10日10時58分，隨著最后兩片分別重20噸的鋼桿件緩緩上吊、平移和精準對接到位，大瑞鐵路重點控制性工程——怒江四線特大橋按期實現鋼桁拱合龍。
這標志著大瑞鐵路重難點工程建設取得重大突破，為全線早日建成通車創造了條件。大理距離瑞麗，又近一步。
全橋用鋼量相當于6.5座巴黎埃菲爾鐵塔的用鋼量，怒江車站建在橋上……

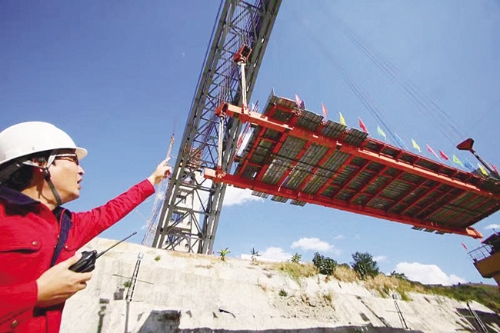

中鐵十八局技術人員指揮鋼桿件吊裝。
怒江四線特大橋是目前世界上跨度最大的鐵路拱橋。
怒江四線特大橋位于云南省保山市施甸縣與龍陵縣交界處，全長1024米，江面到橋面的高度230米，橋面寬度24.9米，設計為四線車站橋。全橋用鋼量4.6萬噸，相當于6.5座巴黎埃菲爾鐵塔的用鋼量。
大瑞鐵路怒江四線特大橋鋼桿件吊裝。每根鋼桿件都要從下往上吊，每個鋼桿件定位的誤差不超過2毫米。
橋一端連接高黎貢山隧道，另一端連接金剛園隧道。受地形地貌影響，大橋主跨采用跨度490米的鋼桁拱，一跨飛越怒江天塹和峽谷地帶，是目前世界上同類型鐵路橋梁的最大跨度，為我國在復雜條件下新結構橋梁的設計、科研和施工積累了寶貴經驗。
受環境和地形的限制，怒江車站只能建在橋上。為此，橋梁的寬度和承載力均遠遠大于普通的鐵路橋梁，建造這樣大跨度、大規模的四線鐵路車站橋，在世界鐵路橋梁史上尚無先例。
主桁拱在二百多米的高空懸空拼裝組合，技術難度和風險國內罕見
怒江四線特大橋合龍精度要求高，難度大。
怒江四線特大橋采用上承式四桁結構，主桁拱和拱上墩全部采用鋼構，主桁拱由20噸至100噸不等的922根鋼桿件和八十多萬顆螺栓在二百多米的高空懸空拼裝組合，工程技術難度和風險國內罕見。
主桁拱用鋼量達2.7萬噸，每根鋼桿件都要從下往上吊，每個鋼桿件定位的誤差不超過2毫米，主拱的精度誤差不超過3毫米，這樣才能確保精準合龍。
由于該橋地處偏遠，道路狹窄崎嶇，鋼桿件的運輸難度大，為便于運輸，建設者將雙肋雙片桁改成雙肋四片桁，減輕單個鋼桿件的重量和縮小它的幾何尺寸，再通過大卡車從70公里外運到施工現場。盡管如此，單個鋼桿件的最大重量仍接近100噸，截面尺寸5至6米，有兩層樓房高，公路隧道無法通行，只能就近加工，增加了運輸和施工中的困難。
與此同時，當?shù)貙儆跓釒{谷氣候，常年溫差大、雨季長、風大霧重，遇到大風、下雨和重霧天氣都不能吊裝施工，造成施工周期長，施工難度大，不可預見性因素多。
中鐵十八局集團怒江特大橋項目經理于長彬介紹，針對這種情況，建設、設計、監理和施工單位聯手展開攻關，采用BIM技術進行虛擬建造，對如何吊裝，怎樣拼接，每一個過程都進行模擬操作，同時安裝2000多個觀測點，全天候監測溫度、風力和氣候變化，把所有的施工安全和技術隱患提前消除，并創新采用“大噸位橫移式纜索吊機”和“多扣塔斜拉扣掛懸臂拼裝體系”等多項代表鐵路拱橋建設世界領先水平的前沿技術，順利實現按設計尺寸精準合龍。
橋梁設計上采用提籃式鋼結構，穩定性、抗震性強，如一道彩虹飛跨怒江大峽谷
怒江四線特大橋環境保護有力，設計美觀。
怒江特大橋建設過程中，非常重視對周邊環境的保護，首先從基礎的設計上采用了嵌入式基礎，最大程度減少了對土體的開挖和破壞，在主橋的結構上，全橋采用鋼結構，沒有使用混凝土，最大限度減少了施工過程中混凝土和粉塵對怒江及周邊環境的影響。
同時，該橋地處高烈度地震帶，橋梁設計上采用提籃式鋼結構，拱腳間距36米，拱頂間距16米，橋梁穩定性、抗震性強。
鑲嵌在怒江峽谷中的大瑞鐵路怒江四線特大橋，宛如一道美麗的彩虹。
“橋的造型宛如一道美麗的彩虹飛跨怒江大峽谷，全橋建成以后，這座橋?qū)⑴c怒江、高黎貢山等融為一體，成為大瑞鐵路上一張亮麗的名片?！?云桂鐵路云南有限公司副總經理曾云川說，怒江四線特大橋主拱合龍完成后，將進行拱上立柱的施工和梁部的施工，有望明年年底全橋竣工。
大瑞鐵路建成通車后，保山、德宏將結束不通火車的歷史，大理到瑞麗只需兩個小時
據了解，大瑞鐵路全長330公里，是中緬國際通道的重要組成部分，是我國《中長期鐵路網規劃》完善路網布局的重要交通基礎設施。
目前，從大理一路向西到保山、德宏等地，只有公路可以到達，大理到瑞麗行車時間大約需要六個小時。大瑞鐵路建成通車后，乘火車從大理到瑞麗，只需兩個小時左右。
大瑞鐵路通車將極大改善滇西地區的交通運輸格局，結束保山和德宏地區不通火車的歷史。
瑞麗是中國對緬貿易的最大口岸，是通向東南亞、南亞的重要門戶。瑞麗擁有2個國家級口岸、2個經國家批準的經濟合作區，是西南沿邊對外開放的國際商貿旅游城市。（大理日報 通訊員張偉明 王忠霞 伍振）
