近日，臺風“利奇馬”來襲，而中國第一高樓上海中心大廈的 防風“鎮樓神器”阻尼器 也悄然走紅。
10號，只見這個“大家伙”左右搖擺，時不時會發出“咚”一聲 。

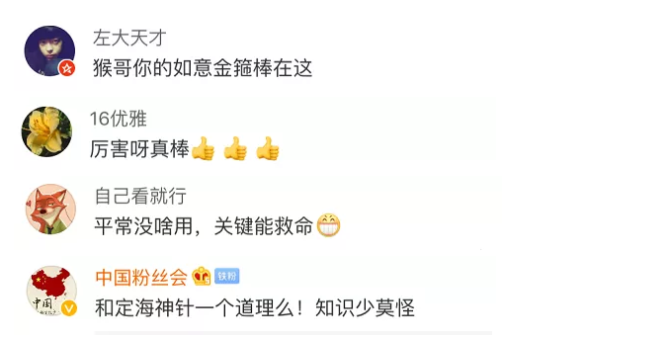

“平時沒啥用，關鍵能救命”、“不明覺厲”、“這個大家伙是擎天柱嗎？”、“定海神針！”……該阻尼器上線當天便強勢收割一波網友稱贊，在狂風肆虐的日子中，給了大家足足的安全感。
還有人熱心為大家做起了科普，但面對如此的高科技設備，大家表示看不懂、求科普。
于是小編查閱各種資料，來為大家詳解一二。
什么是阻尼器？
它是專業的工程裝置，可以削減強風下高層晃動，幫助超高層建筑保持樓體穩定和安全，在航天、航空、軍工、槍炮、汽車等行業中早已應用各種各樣的阻尼器（或減震器）來減振消能。
從二十世紀七十年代后，人們開始逐步地把這些技術轉用到建筑、橋梁、鐵路等結構工程中，其發展十分迅速。

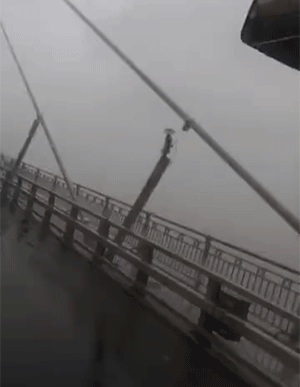

2018年，臺風“溫比亞”凌晨在上海浦東新區登陸，致使蘇通大橋的一根斜拉索斷阻尼器斷裂。

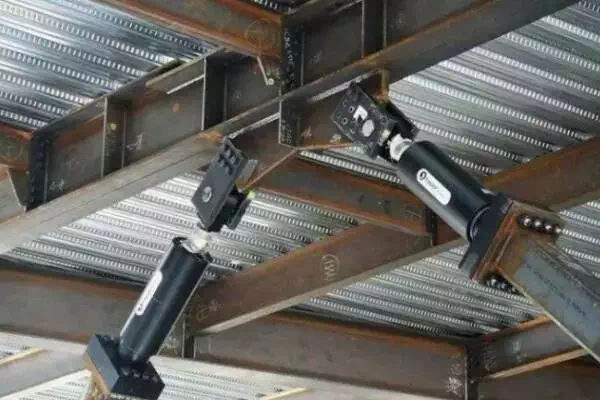

常見與橋梁的粘滯阻尼器
阻尼器種類繁多，多為調諧質量阻尼器、粘滯阻尼器和調諧液體阻尼器等。
而這次上海中心大廈這個是屬“調諧質量阻尼器”，全稱為“電渦流擺設式調諧質量阻尼器”，也稱風阻尼器。

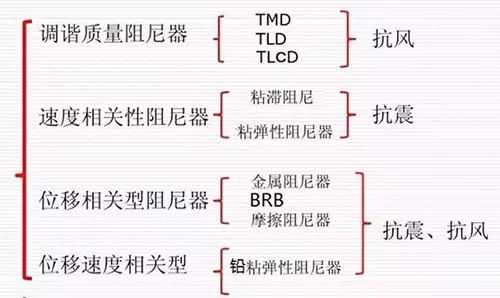

下圖為阻尼器類型表↓↓
風阻尼器由質塊、彈簧與阻尼系統組成，其下有精妙的機械結構，就好比一個巨大的鐘擺。在大風來襲時它可以通過自身反方向的晃動，產生與風向相反的力量，從而抵消風力，加強對建筑物的“定力”。
一般建筑常常會在樓頂安裝阻尼器，其重量與大樓重量成正比。

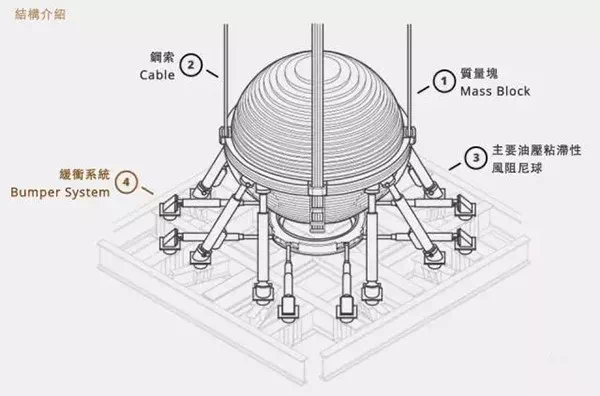

臺北101大廈的那個大球就是風阻尼器
自主研發 世界首個
上海中心大廈高632m，地下5層，地上127層，像這種高度的摩天大樓，會比地面的風速還要再增加兩到三級。遇強風時頂部晃動最大幅度可達一米，其中阻尼器的作用不言而喻。

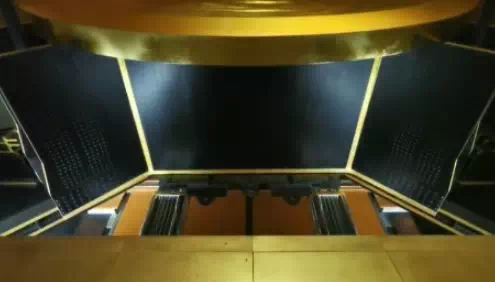

位于上海中心126層的阻尼器名叫“上?；垩邸?，是我國首個自主研制開發的世界上首個電渦流擺式調諧質量阻尼器，重達1000噸，也是目前世界上最重的擺式阻尼器質量塊。

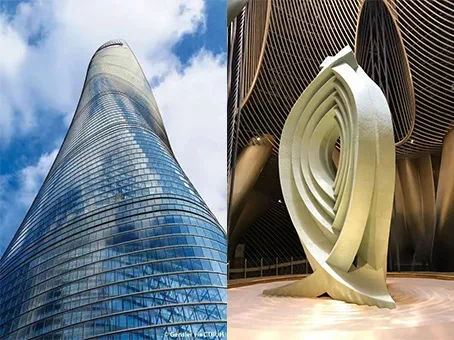

上海中心大廈與阻尼器

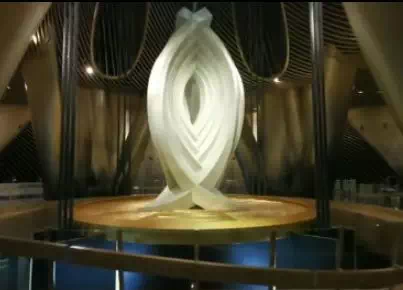

這座高達7米多的巨型雕塑是防風阻尼器的組成部分，它們共同構成整座上海中心大廈的“鎮樓神器”。同時也是國際上首次將電渦流阻尼用于超高層建筑的防風阻尼器。
它的質量塊和吊索構成一個巨型復擺，與主體結構的共振，可以削減強風下高層晃動，幫助超高層建筑保持樓體穩定和安全。
10日上午10時左右，阻尼器擺幅約50厘米左右。下午2時左右，擺動幅度有所加大。其極限擺幅可達2米，但迄今為止，還沒有到過極限。去年臺風“安比”登陸上海時，上海中心大廈阻尼器擺動幅度為40至50厘米。
《山海經》記：“鐘山之神 ,名日燭陰 ,視為晝 ,瞑為夜 ,吹為冬 ,呼為夏。不飲，不食，不息，息為風。身長千里，在無啟之東?！吧虾；垩邸笨峥岬脑煨驼侨〔挠凇渡胶＝?jīng)》中的燭龍之眼。
