高鐵、特高壓
這都是我們國家響當當?shù)目萍济?/p>
當二者遇到一起
會發生什么反應
擅長高鐵隧道設計施工的中國鐵建
這次將領域拓展到了特高壓輸電領域
于是一條電能超級“高速公路”應運而生

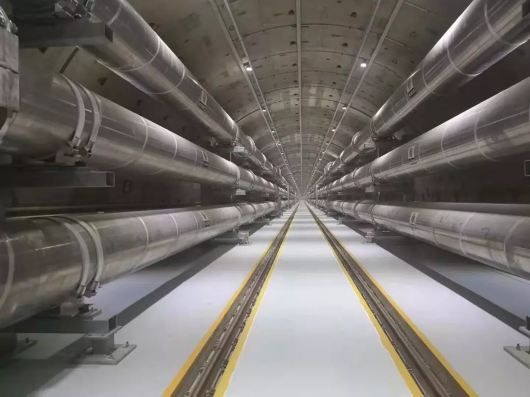

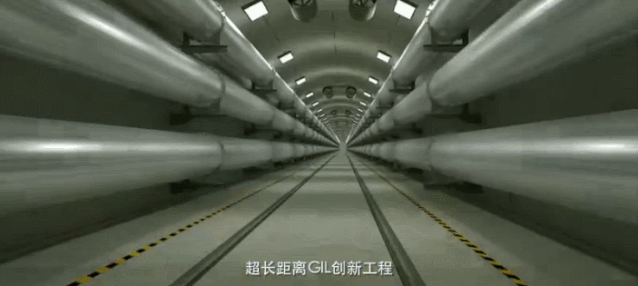

9月10日，由國家電網投資建設，中國鐵建設計施工的蘇通GIL特高壓綜合管廊正式啟動調試。這是我國第一條特高壓GIL綜合管廊工程，也是世界上目前電壓等級最高、輸送容量最大、技術水平最高的超長距離GIL長隧工程，被譽為“萬里長江第一廊”。
蘇通特高壓GIL綜合管廊投入運營后
電能從蘇州到達南通僅需……
0.0000165秒
電光火石間，照亮千萬家！

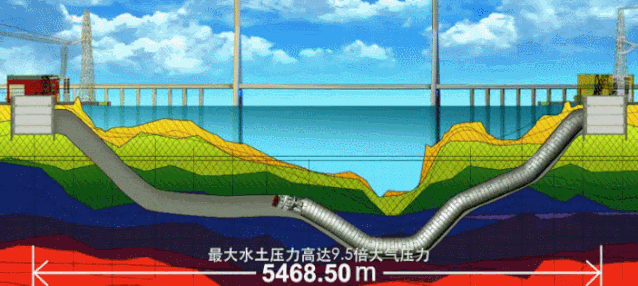

蘇通GIL長江隧道全長5468.5米，盾構機開挖直徑12.07米，為目前穿越長江最長的盾構隧道，工程起于北岸（南通）引接站，止于南岸（蘇州）引接站，工程投資47.63億元。
科普：什么是“GIL”？
在地下隧道中鋪設氣體絕緣金屬封閉輸電線路（Gas-insulatedMetal Enclosed Transmission Line），簡稱GIL。GIL，即氣體絕緣金屬封閉輸電線路，采用金屬導電桿輸電，并將其封閉于接地的金屬外殼中，通過壓力氣體絕緣。
蘇通GIL又有哪些特點？一起來了解！
雙道防水
GIL特高壓綜合管廊對隧道內的環境要求可謂“苛刻”。為保障GIL特高壓穩定運行，隧道管片內不能出現任何滲漏點。
在長江底74米，讓一個手指甲蓋大小的面積承受近10公斤的重量而不滲不漏，對隧道設計提出了巨大挑戰。
為適應蘇通GIL綜合管廊超高壓的實際情況，項目團隊通過不同密封墊、不同接縫張開量下的防水試驗，最終采用了雙道密封墊防水形式。雙層防護保障了GIL特高壓運輸?shù)姆€(wěn)定環境。

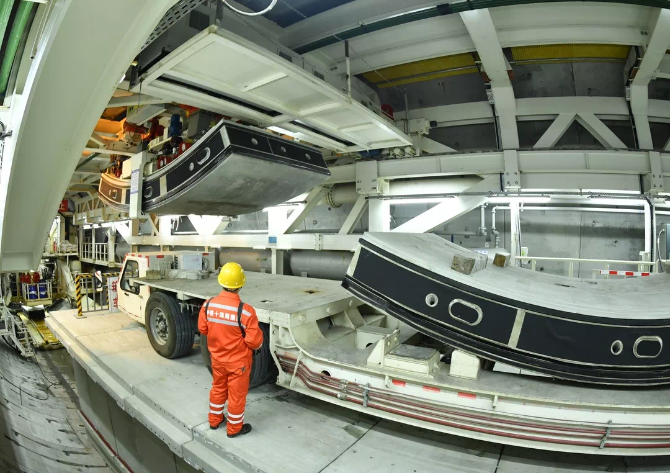

△盾構施工人員正在進行管片拼裝。
隧道施工采取的大直徑盾構法穿越長江，為適應蘇通GIL綜合管廊超高壓、地質條件復雜、安全風險高、技術創新等實際情況，中鐵十四局成立了以中國工程院院士錢七虎為組長的專家組，聯合開展科技攻關，確定了隧道防水、管片結構設計、抗震性能、健康監測、盾構選型及快速掘進施工關鍵技術等6個科研課題，為綜合管廊工程的安全性和可靠性提供了強力保障。精密防震
GIL特高壓運行過程中環境對溫度變化、極限負荷情況、以及特殊工況下的累積變形要求高，隧道設計難度極大。
設計專冊陳俊偉介紹，由于隧道內的任何震動將可能影響GIL的運行，為避免震動干擾，設計團隊對隧道抗震性能、關鍵節點受力特性進行了研究，最終建立了長盾構隧道多尺度動力分析模型，提出了在工作井與隧道接頭處、深槽處等關鍵節點增加鋼纖維的措施，確定管片螺栓采用10.9級高強螺栓。

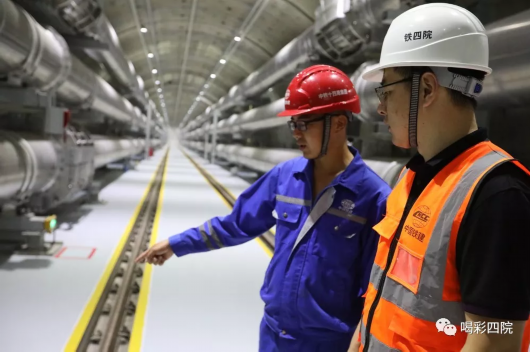

隧道內車輛軌道同樣由中國鐵建設計，據介紹，蘇通GIL綜合管廊軌道精度要求高，采用無縫線路、整體道床結構，精度達到了“高鐵”級，采用高鐵施工標準的CPIII測量等級。

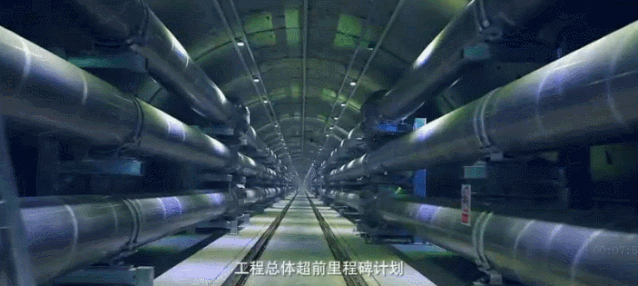

蘇通GIL特高壓綜合管廊是水下隧道領域的一項重大技術創新，是大直徑盾構與特高壓電力輸送的一次完美結合，為特高壓、超高壓輸電提供了新的方向。

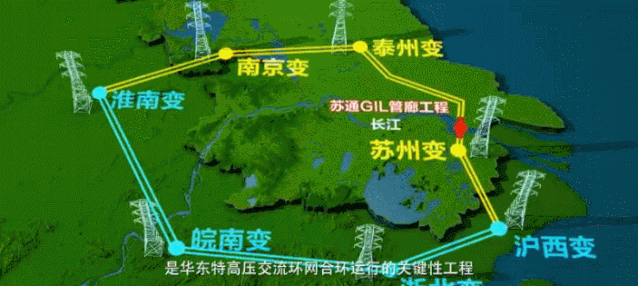

據了解，作為淮南-南京-上海特高壓交流工程的關鍵控制點，蘇通GIL綜合管廊工程建成后，將與淮南-浙北-上海特高壓交流工程合環運行，形成貫穿皖、蘇、浙、滬負荷中心的華東特高壓受端環網，該環網將與1000千伏浙北-福州特高壓形成華東特高壓聯網，提升福建電網與華東主網的電力交換能力。
截至目前，饋入華東特高壓聯網的特高壓直流工程有在運的向家壩-上海、錦屏-蘇南、寧東-浙江、晉北-江蘇、錫盟-泰州等±800千伏特高壓直流工程和即將正式投運的準東-皖南±1100千伏特高壓直流工程，以及規劃中的白鶴灘-江蘇、白鶴灘-浙江特高壓直流工程。
華東特高壓聯網合環運行后，不僅能提高華東地區吸納區外來電的能力，滿足地區經濟社會發展的需要，還能實現能源資源在更大范圍優化配置，對優化能源布局，調整能源結構，保障能源供應，加快電網升級，構建安全、經濟、高效的現代電網體系將發揮重要作用！
