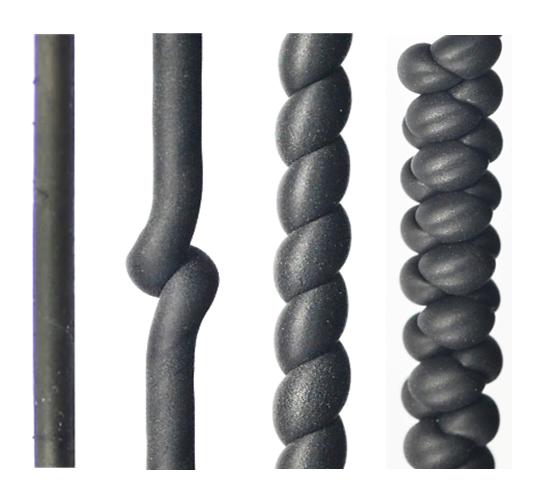

“扭熱制冷”中，對橡膠纖維加捻會生成不同的結構：加捻、部分螺旋、全部螺旋、和超螺旋。
更加高效、節能、綠色、便攜的制冷方式是人類不懈探索的方向。10月11日在線出版的《科學》（Science）雜志刊文，報道了中國南開大學與美國德克薩斯州立大學達拉斯分校的一支國際聯合研究團隊研獲的一種柔性制冷新策略——“扭熱制冷”。他們發現，改變纖維內部的捻度可以實現降溫。由于制冷效率更高、體積更小且適用于天然橡膠、釣魚線以及鎳鈦合金等多種普通材料，基于這種方法制成的“扭熱冰箱”也變得前景可期。
這項發現來自于南開大學藥物化學生物學國家重點實驗室、藥學院、功能高分子教育部重點實驗室劉遵峰教授團隊與美國德克薩斯州立大學達拉斯分校教授、南開大學楊石先講座教授雷·鮑曼(Ray H.Baughman)團隊的合作研究。
新技術體積更小 制冷效率更高
根據國際制冷研究機構的數據統計，目前世界上使用空調和冰箱制冷消耗的電能約占全球電能損耗的20%。如今被廣泛應用的空氣壓縮原理制冷，其卡諾效率一般低于60%。傳統的冰箱在制冷過程釋放出的氣體正在加劇地球變暖。隨著人類對制冷需求的增加，探索新型制冷理論和方案，進一步提高制冷效率，降低成本并減小制冷設備的尺寸，成為當務之急。
早在十九世紀早期就已經被發現，天然橡膠橡皮筋拉伸會發熱，縮回后溫度會降低，這種現象叫“彈熱制冷”。但是，要得到較好的制冷效果，需要預先將橡膠拉伸至自身長度的6到7倍，然后縮回去。這意味的制冷需要很大的體積。而且，目前“彈性制冷”的卡諾效率比較低，通常只有約32%。能否開發出新的方法進行制冷，來提高效率、減小體積是困擾科研人員的難題。
研究人員將纖維狀的橡膠彈性體兩端固定，然后從一端旋轉加捻，使其形成一種超螺旋結構。將橡膠纖維拉長一倍（100%應變），隨后快速釋放。研究人員發現，該橡膠纖維的溫度可降低15.5攝氏度。
“這一結果高于使用‘彈熱制冷’技術的降溫：拉長7倍的橡膠收縮降溫為12.2攝氏度。如果將伸長和加捻均釋放，該‘扭熱制冷’降溫可達16.4攝氏度?！眲⒆穹逭f，獲得相同降溫效果的情況下，“扭熱制冷”的體積僅為“彈熱制冷”的2/7，“扭熱制冷”的卡諾效率可達67%，從而節省更多電能，降低制冷成本。

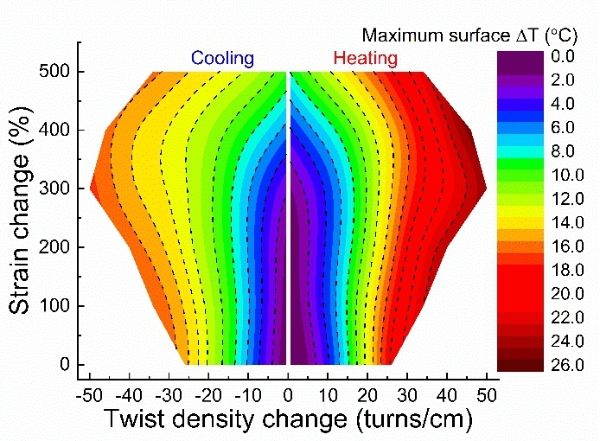

“扭熱制冷”過程中，天然橡膠纖維顯示的溫度變化。
釣魚線也行 制冷材料更普通
研究人員介紹，橡膠作為“扭熱制冷”材料，還有還有很多空間可以改進。比如，橡膠質地較軟，需要捻很多圈才能獲得比較明顯的降溫，其傳熱速度較慢，還需要考慮材料的反復使用、耐久性等問題。因此，探索其他“扭熱制冷”材料成為研究團隊的一個重要突破方向。
“有趣的是，我們發現，‘扭熱制冷’方案也適用于釣魚線、紡織線。之前，人們并沒有意識到這些普通的材料可以用來進行制冷?！眲⒆穹逭f。
研究人員先將這些剛性高分子纖維加捻并形成螺旋結構。這種螺旋結構的高分子纖維也曾被用來制備強勁的“人工肌肉”。拉伸該螺旋可以升溫，螺旋縮回后溫度降低。
實驗發現，使用“扭熱制冷”技術，聚乙烯編織線可以產生5.1攝氏度的降溫，而直接拉伸/釋放該材料卻幾乎觀察不到溫度變化?！斑@種聚乙烯纖維的‘扭熱制冷’原理是在拉伸-收縮過程中，螺旋內部捻度降低，從而導致能量的變化?！眲⒆穹逭f，這些比較堅硬的材料，比橡膠纖維更為耐久，而且在拉伸很短的情況下，降溫幅度也超過橡膠。

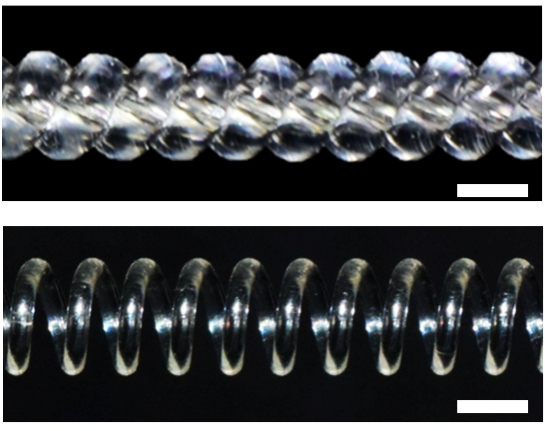

用于“扭熱制冷”的釣魚線。
研究人員還發現，將“扭熱制冷”技術應用于強度更大、傳熱更快的鎳鈦形狀記憶合金時，制冷效果更佳，且只需要加入較低的捻度，就會獲得比較大的降溫。
研究人員將四根鎳鈦合金絲放在一起加捻，解捻后最大降溫點可達20.8攝氏度，整體平均降溫也可達到18.2攝氏度?！斑@要略高于使用‘彈熱制冷’技術獲得的17.0攝氏度降溫。一個制冷周期，只需要30秒左右?！眲⒆穹逭f。
“反扭熱制冷”效應和“扭熱制冷”變色
一般情況下的使用釣魚線的“扭熱制冷”現象為：拉伸升溫、收縮降溫?！巴ㄟ^使用相反的加捻和螺旋方向，我們可以實現拉伸制冷。這種現象很奇特。”雷·鮑曼說。
將纖維加捻后繞成螺旋，如果纖維的加捻方向與制備的螺旋方向相反，可以制成“反向螺旋”。與常規的“扭熱制冷”效應不同，這種“反向螺旋”結構的橡膠彈性體和魚線，在拉伸下會降溫，這種新奇的現象稱為“反扭熱制冷”效應。
“扭熱制冷”中的另外一個特殊現象是纖維不同部位呈現不同的溫度（在紅外成像儀中，會發現升溫會顯示為紅色，降溫顯示為藍色）。這是由于纖維加捻產生的螺旋沿纖維長度方向的周期性分布所致。

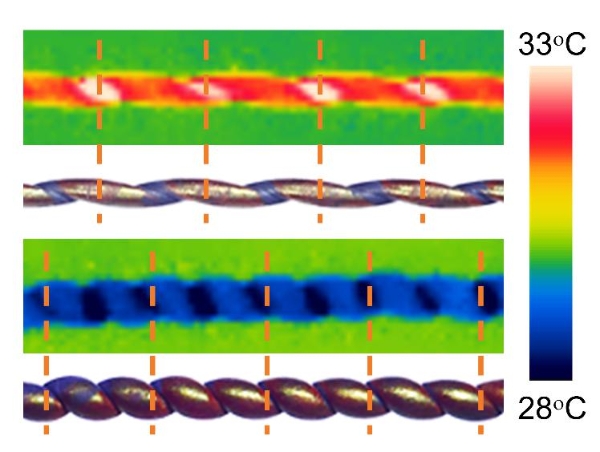

“扭熱制冷”的周期性溫度分布。具有螺旋結構天然橡膠纖維被拉伸后（上圖）和釋放拉伸后（下圖）的紅外圖像和光學圖像。紅色表示加熱，藍色表示降溫。
研究人員將鎳鈦合金絲表面涂覆熱致變色涂料，可以制成“扭熱制冷”變色纖維。在加捻和解捻的過程中，該纖維會發生可逆的顏色變化?！八捎米餍滦蛡鞲性?，對纖維捻度進行遠程光學測量。比如，通過使用肉眼觀察顏色的變化，就可以知道遠處的材料轉了幾圈，這是一種非常簡易的傳感器?！眲⒆穹逭f，基于“扭熱制冷”原理一些纖維也可用于智能變色織物。

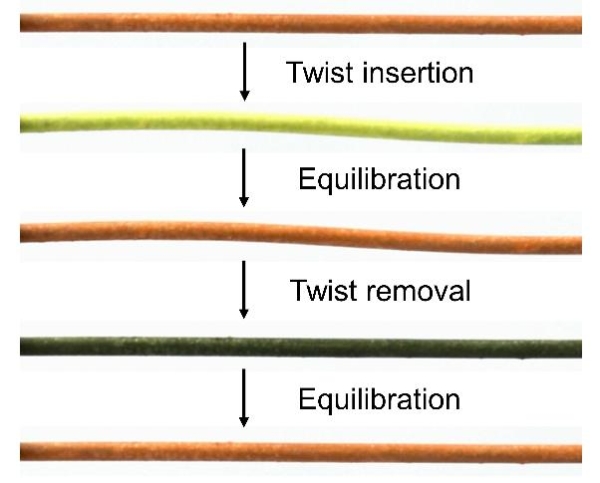

利用“扭熱制冷”實現顏色變化的纖維。表面涂覆有熱致變色涂料的鎳鈦合金絲加捻和解捻后的顏色變化圖像。
扭熱冰箱商業化仍有挑戰
基于“扭熱制冷”技術，研究人員制作了一個冰箱模型，可以對流動的水進行降溫。他們使用三根鎳鈦合金絲作為制冷材料，每厘米旋轉0.87圈，可以獲得7.7攝氏度的降溫。
“扭熱制冷”的冰箱模型。使用鎳鈦合金絲或彈性體纖維的“扭熱制冷”裝置可以對流水進行降溫。
“這些初步的發現距離‘扭熱冰箱’的商業化依然有很長的路要走，也存在很多機遇與挑戰”，雷·鮑曼說，“這些挑戰包括，開發新型的器件與材料以提高循環使用壽命，合理利用輸入功以提高效率。潛在的機遇包括，除使用商業化的現有材料，進一步優化‘扭熱制冷’材料，獲得最佳的性能”。
劉遵峰認為，該研究發現的這種新型制冷技術，為制冷領域擴充了一個新的板塊。將為降低制冷領域能源損耗提供一種新的途徑。（科技日報 作者陳曦 通訊員吳軍輝）
