中鐵二院工程集團有限責任公司主持完成的“膨脹土地區高速鐵路路基關鍵技術研究”，歷經十余年，建立了高速鐵路路基變形控制成套技術，讓膨脹土不再“膨脹”，實現了高速鐵路路基毫米級變形控制，近日獲四川省科技進步獎一等獎。至此，長期以來一直困擾著工程施工領域的這一世界難題得到攻克。
那么，膨脹土是如何形成的？主要分布在什么區域，具有什么特性，造成“膨脹”特性的原因是什么？膨脹土對在施工過程中會造成哪些危害？為什么把它稱作工程“癌癥”，此前克服的難點在哪里？目前工程界有哪些技術來解決膨脹土難題，如何有效降低其給道路工程帶來的隱患？科技日報記者日前就此采訪了領銜在鄭州組建世界首家“工程醫院”的中國工程院院士王復明及其團隊成員鄭州大學教授、博導方宏遠，長江科學院土工研究所副所長、巖土重點實驗室地基與基礎處理學科帶頭人程永輝等業內專家，就上述問題給予解讀。
這就是膨脹土
什么是膨脹土
專家介紹，自然界中的土是巖石經過風化、搬運、蝕變等物理和化學作用產生的堆積體。而膨脹土是一類特殊土。在1969年第二屆國際膨脹土?xí)h上，首次系統討論了有關膨脹土的定義，比較一致的認識是，膨脹土是一種礦物成分特殊，對濕度狀態反應敏感，遇水膨脹變形、失水收縮開裂，且產生較大膨脹壓力的黏性土。我國《巖土工程勘察規范》（GB50021—2001）中對膨脹性巖土的規定如下：含有大量親水礦物，濕度變化時有較大體積變化，變形受約束時產生較大內應力的巖土。
那么，膨脹土是如何形成的？程永輝說，膨脹土的物理成因，大致可以歸納為殘積、沖積、湖積、洪積、坡積等，個別地區還有冰積，其中以殘積、沖積、湖積成因分布較普遍。膨脹土的化學成因與蒙脫石的生成密切相關，相同的母巖在不同的環境里能生成含蒙脫石的土或含高嶺石的土；在降雨量大于蒸發量的氣候和酸性環境條件下，特別是當母巖有較好的滲透性時，生成高嶺石；在氣候比較干燥，水循環相對微弱和堿性環境條件下，生成蒙脫石；伊利石的生成需要一個輕度的堿性環境。
他介紹，膨脹土在全球分布廣泛，除南極洲外，其余六大洲均有分布。膨脹土的分布具有明顯的氣候分帶性和地理分帶性。以地球緯度劃分，膨脹土主要分布在赤道兩側從低緯度到中等緯度的氣候區，并限于熱帶和溫帶氣候區域的半干旱地區。從地理分帶上看，從北緯60°至南緯50°均有分布，尤其在歐亞、非洲和美洲大陸更為集中。
我國是世界上膨脹土（巖）分布范圍最廣、面積最大的國家之一，分布面積超過10萬平方公里。自20世紀50年代以來，我國陸續發現膨脹土危害的地區，幾乎涵蓋了除南海以外所有陸地。我國膨脹土主要分布在從云貴高原到華北平原之間各流域形成的平原、盆地、河谷階地，以及河間地塊和丘陵等地，包括珠江流域、長江流域、黃河流域、淮河流域等各干支流水系地區，以廣西、云南、湖北、河南等省分布最為廣泛。
膨脹土的主要特性可概括為脹縮性、裂隙性和超固結性三大特性。表現八大特征：主要由蒙脫石或伊利石等黏土礦物組成；多裂隙性及其各種形態裂隙組合；具有膨脹性結構；較強烈的脹縮性，膨脹時產生膨脹壓力；強度衰減性；超固結性；對氣候和水文因素的敏感性；對工程建筑物的破壞性等。
膨脹土的脹縮特性，主要受其黏土礦物成分及含量控制；黏土礦物包括蒙脫石、伊利石和高嶺石三大類，而蒙脫石、伊利石含量較高是引起脹縮變形的主要原因。
為什么把膨脹土稱作工程“癌癥”
對于膨脹土這種特殊的土，民間形象描述為“晴天一把刀，雨天一團糟”，具有吸水膨脹、失水收縮和反復脹縮變形、浸水承載力急劇衰減等特性，性質極不穩定，造成鐵路、公路路基邊坡坍塌、滑坡，基床翻漿冒泥，上拱和下沉，結構變形和開裂，工程危害極大，素有工程“癌癥”之稱。

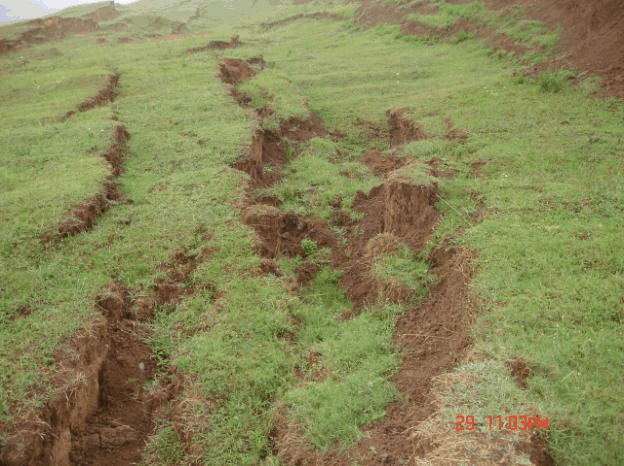

方宏遠介紹，膨脹土對工程的危害主要表現在兩方面，包括脹縮變形造成的危害和滑坡危害。由膨脹土受降雨、蒸發等自然環境影響而產生脹縮變形，引起工程結構物的開裂、不均勻變形等危害，如房屋開裂、公路路面結構不平整或開裂、鐵路路基變形導致的事故、渠道滲漏等?；挛：Π▋煞N類型：一種屬于淺層滑坡，由于自然環境的長期影響和膨脹土的脹縮作用，導致膨脹土邊坡淺層局部失穩，進而表現為滑坡持續發生并逐步惡化，經工程帶來災難；另一種屬于深部整體滑坡，主要取決于膨脹土邊坡內部原生裂隙的分布、規模和擴展程度，此類滑坡往往規模較大，破壞性更強，而且會延續幾年甚至幾十年時間。
方宏遠說，對于膨脹土這種特殊的土層，工程界以往采用常規的設計和施工方法，只是增加安全儲備，如邊坡放緩或增加密度等，未掌握其變形和滑坡的本質規律，導致工程建設和運行期間產生事故，即使加固處理后仍然事故頻發，所以，工程界稱其為工程“癌癥”；遏制“癌癥”的發生，保證高速鐵路膨脹土路基工程沉降量不超過15mm（過渡段5mm），隆起變形不超過4mm，難度極大，被視為世界性工程技術難題。如果不解決膨脹土路基毫米級變形控制問題，路基將成為限制列車高速運行的瓶頸工程。
中鐵二院“膨脹土地區高速鐵路路基關鍵技術研究”項目組經過十多年刻苦攻關，采取理論分析→數值模擬→模型試驗→現場試驗→工程應用的技術手段，對膨脹土路基的脹縮變形和沉降變形特性、變形計算理論與設計方法、基床結構及地基加固技術、防排水系統和邊坡加固防護技術等進行了系統研究，突破了三方面的技術難題。
通過路基原型濕干試驗，揭示了膨脹土地基脹縮作用引起的路基基床變形規律，建立了綜合考慮氣候變化、應力傳遞、消能效應及水分遷移的群樁抗隆起計算理論及設計方法，構建了基于臨界振動速度的膨脹土路基長期動力穩定評價方法，填補了膨脹土基床隆起變形設計計算及控制技術的空白。
建立了基于填土“消能”與“卸荷拱”效應的膨脹土路基脹縮變形計算方法。根據現場大量實測數據，確定了施工期地基沉降完成比例，提出了基于超固結特性的地基壓縮層厚度確定方法和地基處理原則，完善了高速鐵路膨脹土地基沉降計算理論，使得中-低填方路基工程可大幅節約工程投資。
發明了具有良好的抗裂、抗?jié)B、抗疲勞等性能的膨脹土路塹基床水泥基防水抗裂材料，研發了裝配式排水盲溝和減脹反濾排水層，實現了工廠化生產、裝配式施工，效率提高50%以上，成本降低30%以上，建立了膨脹土地區高速鐵路路基變形控制成套技術，實現了高速鐵路路基毫米級變形控制。
項目成果已全面應用于成綿樂、上海至昆明、昆明至南寧、貴陽至南寧、鄭州至萬州，成都至貴陽、貴陽至廣州、川南城際等10余條高速鐵路建設，推動了高速鐵路路基工程技術進步，也為成渝中線高鐵、川藏鐵路修建提供了技術儲備。項目所依托的“西成高速鐵路”獲全球FIDIC杰出工程項目獎，“云桂高速鐵路”獲全球FIDIC優秀工程項目獎和中國土木工程詹天佑獎，另有十多個工程項目獲省部級工程創優獎，奠定了我國在該領域的國際領先地位。
方宏遠認為，目前在工程界還待于普及認識、修訂規程規范，加強貫徹落實，逐步提高膨脹土問題的治理水平。
目前工程界有哪些技術來解決膨脹土難題
據悉，截至目前，我國已有運營高鐵2.9萬公里，在建高鐵2.6萬公里，占世界高速鐵路的三分之二以上，且運行速度最高。而高速鐵路路基工程的“毫米級”變形控制是保證高鐵高速、平穩、安全運行的核心技術。與傳統普速鐵路不同，高速鐵路路基變形控制標準為5-15mm，僅為傳統鐵路的5-10%，要求極其嚴格。
王復明院士指出，目前工程界各個行業均圍繞膨脹土難題開展了系統研究，包括公路、水利、鐵路及建筑等，并開發了較多的加固處理技術，但膨脹土難題的解決還要從其本質規律出發，才能真正取得有效實用的技術手段。
他說，針對膨脹土脹縮變形造成的工程危害，重點是控制脹縮變形的產生。脹縮變形產生的條件是約束不足和水分改變，因此工程界有兩種思路和對策。一種是壓重處理，通過上部覆蓋一定厚度的無脹縮性土層，約束脹縮變形的產生；另一種是采用防滲手段，控制水分變化。由于水分完全控制非常困難，壓重處理是最為常用的手段。

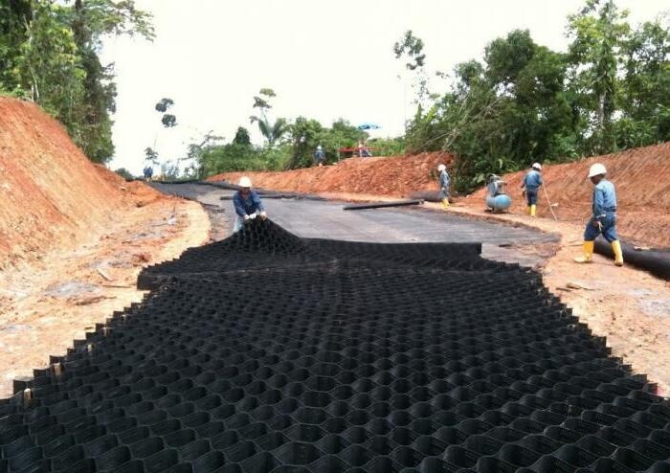

針對膨脹土滑坡危害，重點是改變滑坡產生的條件。對于淺層滑坡，主要是降低淺層脹縮作用，處理思路與上面基本一致，通常采用壓重處理，壓重層包括非膨脹土、改性膨脹土（改性后無膨脹性）、加筋膨脹土（約束膨脹作用）等，如南水北調中線工程渠道邊坡全線采用了換填水泥改性膨脹土。對于深部整體滑坡，由于膨脹土裂隙導致的先天不足和長期劣化問題，需要增加抵抗滑坡的外力，通常采用錨固或支擋技術；錨固技術最為經濟實用，可分散均勻布置，彌補深部裂隙分布不易查清的缺陷，基于此，近期我國學者研發的傘型錨錨固技術取得了良好的效果；當滑坡規模過大且存在單一長大裂隙面時，錨固力量往往不足，可采用抗滑樁進行支擋或抗滑樁聯合錨固技術進行加固；南水北調中線工程渠道邊坡施工和運行期間，大量采用了抗滑樁和傘型錨錨固技術，效果良好。
他說，膨脹土地區的道路工程既有脹縮變形造成的危害也有滑坡危害，重點是查明膨脹土的工程特性，結合工程建設采取針對性的有效處理措施，可大大降低工程可能存在的安全隱患。（科技日報 記者喬地）
