日前,在河北省唐山市,新建北京至唐山城際鐵路引入唐山樞紐上跨津秦高鐵上行聯絡線特大橋T構連續梁成功轉體,順利跨越津秦高鐵。據了解,這座轉體橋是京唐城際鐵路唯一的一座轉體橋,也是我國首次運用“掛籃懸澆+超大節段支架現澆”法實現T構梁精準轉體的高鐵橋梁。

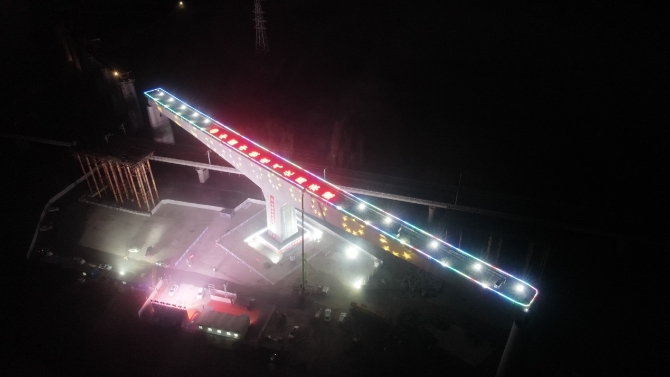

萬噸曲線偏心轉體橋成功上跨津秦高鐵 (無人機攝) 班曉杰/攝
隨著現場總指揮一聲令下,重達12790噸的橋梁開始以每分鐘0.5度的速度,順時針?lè)较蚓従忁D(zhuǎn)動。負責操作轉體梁施工的現場工作人員各司其職,根據轉盤刻度、牽引油泵讀數、轉體梁速度傳感器和定位系統等技術指標,實時監控和調整轉體速度及橋梁姿態等,確保萬噸橋梁順利轉體。

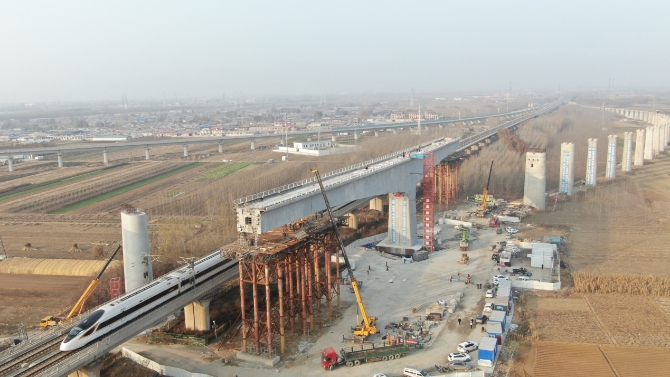

京唐鐵路T構連續梁施工現場 (無人機攝)班曉杰/攝
京唐津秦上行聯絡線特大橋跨津秦高鐵(88+88)米T構位于京唐津秦上行聯絡線特大橋,轉體段長度177.5米,橋面寬7.4米,高30米,轉動角度25度。由于橋梁處在一段半徑為1400米的圓曲線上,是一座“大跨度小半徑曲線橋”。橋梁的重心并不在支撐橋梁橋墩上的中心上,而是與橋墩有37.1厘米的偏移,技術人員們把它叫“偏心橋”。
“大跨度小半徑曲線”和“偏心”為這次橋梁轉體增加了很大的難度。加之,這座轉體橋上跨津秦高鐵,橋梁兩端距離津秦高鐵正線距離不足2米,所以要確保津秦高鐵的運行安全,要求施工過程做到萬無一失。該工程創新采用了“掛籃懸澆+超大節段支架現澆”法進行施工和轉體。據了解,這種技術在國內轉體梁施工中尚屬首次應用。

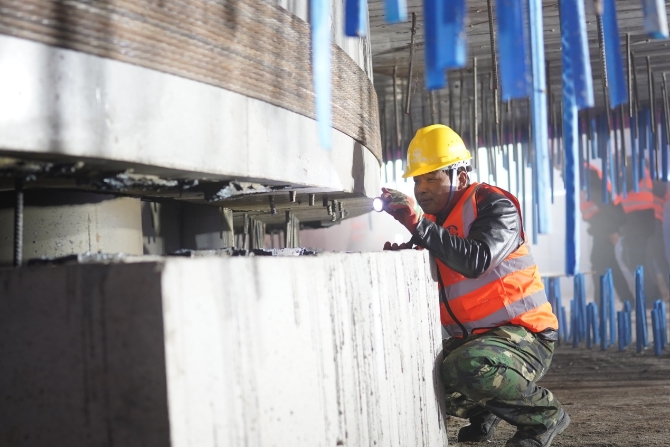

施工人員查看鋼筋與千斤頂反力座是否有交叉影響。丁玲/攝
京唐城際鐵路起自北京城市副中心站,終到河北既有唐山站,正線線路全長148.7公里,共設車站8座,全線最高設計時速350公里。京唐城際鐵路開通后將打通北京通州至唐山的城際通道,支撐京津唐地區經濟一體化發展,對帶動北京通州、河北香河、天津?qū)氎嬉约疤粕降慕?jīng)濟協同發展具有重要意義。(科技日?qǐng)?bào) 記者馬愛平 通訊員丁玲)
